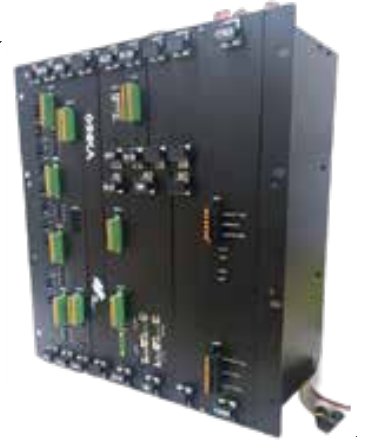

9U-VVVF Controller
Status Produk
: Diproduksi
Keterangan Produk
Spesifikasi
Keterangan Produk
9U-VVVF Controller merupakan sistem pengendali modular yang dikembangkan PT. NSAD Riset Pengembangan Teknologi untuk mengendalikan inverter traksi pada industri perkeretaapian dan industri yang membutuhkan kehandalan maksium.
Menggunakan empat buah prosessor yang masing – masing memiliki konfigurasi lockstep dan memiliki standar safety-compliant dan bersertifikasi IEC 61508 SIL 3 (total 8 prosessor, 4 prosessor dengan redundansi untuk fungsi utama, 2 prosessor dengan redundansi untuk fungsi komunikasi yang berjalan independen, dan 2 prosessor dengan redundansi untuk fungsi tambahan yang berjalan independen), 9U-VVVF Controller adalah sistem pengendali paling handal dalam famili produk subrack.
Aplikasi:
Keunggulan Produk:
- Sistem modular yang memudahkan maintenance di lapangan.
- Empat buah prosessor inti yang memenuhi standar IEC 61508 SIL 3.
- Range input supply daya memenuhi standar perkeretaapian EN 50155.
- Sistem tegangan standar perkeretaapian yang dapat dikonfigurasi untuk berfungsi di level 110 VDC atau 24 VDC.
- Sistem pengendalian IGBT berbasis fiber optik untuk aplikasi di lingkungan yang memiliki noise tinggi.
- Seluruh input/output baik analog atau digital serta komunikasi terisolasi satu sama lain.
Spesifikasi
| SPESIFIKASI TEKNIS | |
| Main CPU | |
| Main CPU | 3x IEC 60508 Certified CPU, SIL-3 safety standard (2 to run FOC algorithm, 1 to run chopper algorithm) |
| Power Supply Specification | |
| Working Voltage (Power) | 600 – 1500 VDC |
| Input Voltage | 110 VDC (Nominal), 66 – 154 VDC Also configurable for 24 VDC operation (Nominal), 14 – 33 VDC |
| Sensor Supply | +15 VDC, -15 VDC (60 Watt) output for sensor |
| Input/Output Specification | |
| Fiber Optic PWM Control | Up to 12 channels input/output Configurable as 6 channels complementay PWM or 12 channels digital output |
| Analog Input | Up to 17 channels analog input 9 channels can be configured as +/- 10 volt or +/- 10 mA input 8 channels can be configured as 0-5 VDC or 4-20 mA operation |
| Analog Output | Up to 5 channels output Every channel is configurable for 4-20 mA or 0-24 VDC operation |
| Digital Input | Up to 30 channels input (0-110 VDC) Wet type digital input |
| Digital Output | Up to 18 channels output (0-110 VDC, 2000 mA) Can be configured as wet or dry output Compatible with inductive and resistive loads |
| Communication | |
| CAN Bus | Isolated 1 channel, compatible with SAE J1939 and CANopen standard |
| Ethernet | 10/100 Ethernet MAC and PHY (2 pairs signal cabling) Default firmware works as MQTT client |
| RS-485 | Isolated 1 channel, full-duplex |
| RS-232 | Isolated 1 channel, for debug or general communication purpose |
| Environment | |
| Temperature | 0 – 50 C |
| Humidity | 0 – 99% non-condensing |
